Der Solartron Analogue Tutor

Der Solartron Analogue Tutor ist ein sehr kleiner, röhrenbasierter elektronischer Analogrechner, der als Lehr- und Ausbildungsrechner konzipiert war. Das System besteht aus zwei Einheiten - einem geregelten Netzteil, das in obenstehender Abbildung unten zu sehen ist, sowie dem eigentlichen Analogrechner, der sich über dem Netzteil befindet.

Der Rechner selbst enthält sechs zerhackerstabilisierte Röhrenrechenverstärker (drei Module zu je zwei Verstärkern), acht Koeffizientenpotentiometer, einen Zeitgeber sowie ein (sehr kleines) austauschbares Steckfeld.

• Analogue Tutor TY1351 Instruction Manual, 1.2 MB.
• Dual Operational Amplifier AA1054_2 Instruction manual, 1.6 MB.
• Drawings for the 1054.2 operational amplifier, about 3.6 MB.
• Computer Power Supply AS1104_2 Instruction Manual, 1.2 MB.

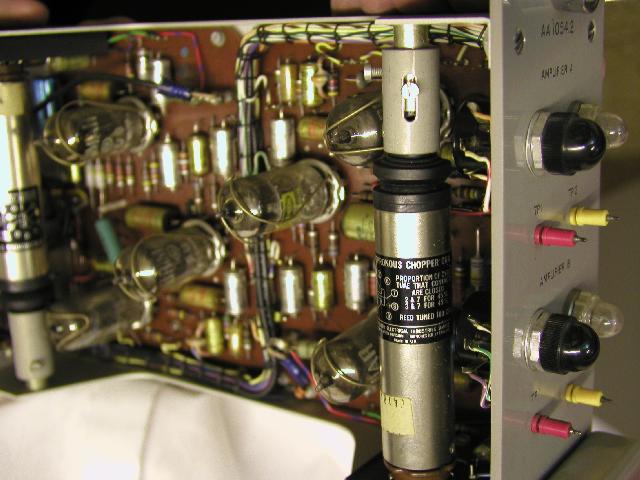

Das Bild unten links zeigt einen der drei Operationsverstärkereinschübe - beide Verstärker dieses Systems sind zerhackerstabilisiert. Auf der rechten Seite des linken Bildes ist einer der mechanischen Zerhacker zu sehen, der für beide Verstärker eines Modules eingesetzt wird. Die Zerhacker werden mit 100 Hz betrieben.

Das Bild rechts zeigt das kleine austauschbare Steckfeld - bemerkenswert ist der Aufbau dieses Steckfeldes: Die Rechenelemente sind nicht als mathematische Funktionen dargestellt und umgesetzt, sondern als einzelne aktive und passive Elemente, die erst zu komplexeren Rechenelementen zusammengeschaltet werden müssen (z.B. Integrierer etc.). Eine solche Anordnung findet sich vor allem bei kleinen und sehr kleinen elektronischen Analogrechnern, da sie eine optimale Ausnutzung der wenigen Elemente ermöglicht - allerdings um den Preis einer komplexeren Programmierung, die nicht auf fertige mathematische Elemente zurückgreifen kann.
